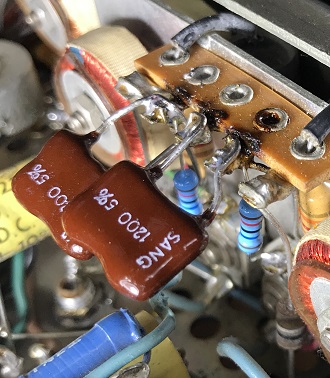

埃があちらこちらに積もってましたから‥。 スライダックにて電圧を0Vから徐々に上げて電源を供給します。 定格電圧のAC117Vまで異常は出ませんでした。 次に一度電源OFFして、117V供給で電源ON、問題無く立上がりました。 先ずは第一段階はOKです。 では性能確認を始めます。 受信周波数確認、感度確認、出力電圧、歪率、S/N比、忠実度、 そしてステレオセパレーションです。 もちろん各種の妨害雑音除去能力も確認必要ですが 基本性能確認が先です。 結果、とりあえずFM受信は出来ますがHiFiチューナーとしては落第です。 オーディオ的には、周波数特性が悪いのでディエンファシスが狂っているのでしょう。 L/R出力もアンバランスですし、歪率が高く2％もあります。 受信性能では、帯域内の受信感度差が大きくS/N比も60dBでは不足です。 ステレオセパレーションは、L→R / R→Lとも17～18dBです。 よし、むらむらとやる気が起こってきたぞ！
調整 一通り修理が終了したので、各部分の調整を行います。 ①検波コイルとIF回路 ②ステレオマルチプレックス回路 ③フロントエンド、アンテナ入力部
測定 調整後に性能測定しました。 沢山の項目で煩雑なので代表的な測定結果をご覧ください。
測定内容で、気になるのはバンド内の感度差が大きい事です。 本来はUSバンドで最良になるように設計されているチューナーを、 無理やり日本バンドに変えたので仕方有りません。 まあ通信機ではなく感度ぎりぎりで使わないので善しとします。 そして選択度が最新機器と比較すると劣ります。 日本では放送局が犇いてなく、まばらなので問題無いでしょう。 でも現代のUSA状況では厳しいでしょうね。50年前とは全然違います。 逆にHiFiチューナーの音質上では良い方向です。 水晶やセラミックフィルター、最近ではデジタルフィルターの音質は？ですからね。 おまけで、ダイヤルパネルに日本バンドを表示する周波数マークを貼り付けました。 本来はガラスパネル内側に表示したかったのですけどガラス印刷が脆くて 触れるだけで消えてしまう状況なんです。怖くて手をつけられません。 なお我が家での電波状況は御覧のとうりです‥。
|
