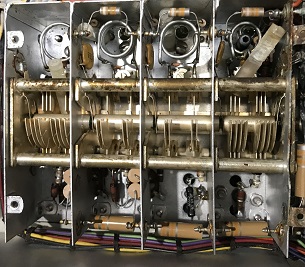

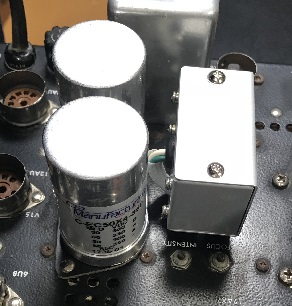

部品が揃っているかも確認必要ですし埃が積もってましたから‥。 目視で外観確認すると、 ①指針欠損、②V9(6JK6)が破損、③ブロックコンデンサは液漏れ、 次に底板を開けて内部確認 ④電源回路にケミコン３個が空中配線で追加、 ⑤マイナス電源用ケミコンは粉末付着で真っ白 ⑥抵抗類の一部が交換されている ⑦フロントエンドシールドケースが異常に錆びている ⑧フロントエンド内部はステーなどが外れて転がっているし 改造されて変なコアまで付いている。 ⑨内部全体に錆とゴミ、そして蜘蛛の巣と卵の鞘（？）まで着いてます！ ジャンク状態ですね！！
修理２ ディエンファシス補正

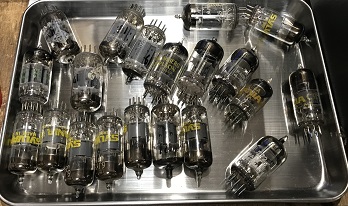

修理３ 真空管確認 使用真空管のエミッションチェックします。 破損した6JK6だけではなく6DZ4も交換必要です。 真空管を挿入した状態で改造したらしくて ソケットとピンに半田が廻って抜けませんでした！ 他にも数本エミ減が見つかりました。
修理４ ネオンランプ交換 ここまで来て、やっと電源投入可能になりました。 電源電圧をスライダックでゆっくり上げていきます。 各部電圧に異常は無さそうです。 一度電源を切って放電させ、真空管を挿入して再度電源ON、どうだ？ 出力端子にはホワイトノイズが出てきたので動作はしているようです。 SSGから信号を入れて受信周波数を探すと83MHzが受信出来ました。 でも何か変です。スコープに何も出ないし‥ 増幅回路部分の電圧を確認するとMPX回路とスコープ表示ドライブ回路が異常です。 電源を落として部品定数を確認しても不良部品はありません。何でかな？ もう一度、内部を睨んで電源投入すると、判りました！ 回路保護用のネオンランプが点灯してません！ ネオンランプをよーく見ると根元で銅線が腐食して切れていました。 このせいでヒーターカソード絶縁不良に為って異常動作になった訳です。 交換真空管が増えました。 ネオンランプ４個と真空管３本を交換して正常動作を始めました。 (ミューティング動作表示用ランプも切れていましたから）

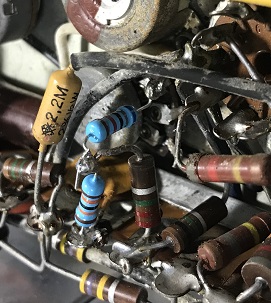

修理５ ミューティング、セパレーション修理 ステレオセパレーション調整用ボリュームを交換します。 これはMarantz10B共通の弱点です。 そしてミューティングレベル調整ボリュームも固着して調整不能です。 代替部品が無いし、一度調整すると不要なので固定抵抗に置換えました

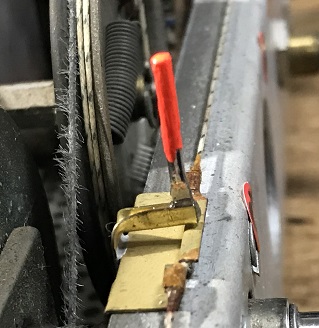

修理６ ダイアル指針修理

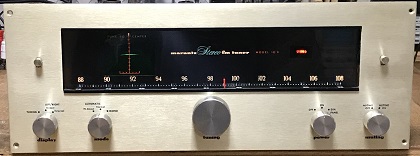

調整 一通り修理が終了したので、各部分の調整を行います。 ①検波コイルとIF回路 ②フロントエンド、アンテナ入力部 ③ステレオマルチプレックス回路 ④ミューティングレベル、ステレオランプ点灯レベル ⑤オーディオ出力レベル ⑥スコープ表示調整 仕上げ 最後にダイアルガラスを取外して清掃し指針に注意して取付けます。 そして日本バンド周波数をパネルに貼り付けて完成です！！ 測定 沢山の項目で煩雑なので代表的な測定結果をご覧ください。
|
