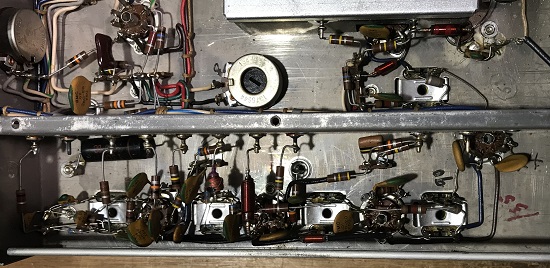

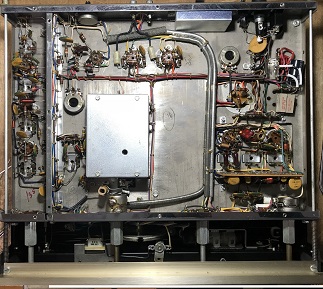

修理２ IF回路調整

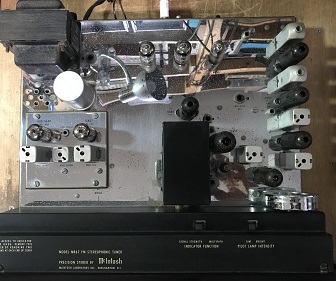

修理３ 真空管確認 使用真空管のエミッションチェックします。 全部で真空管が13本使用されています。 確認の結果、エミ減はありませんでしたが、雑音を出す奴が居て2本交換しました。 しかし約半数7本には「Mcintosh」プリントが残っていましたからオリジナルから継続使用している可能性があります。 もちろん途中で正規サービスされたかもしれませんが発売開始が1963年ですからあなたはいったい何歳ですか？

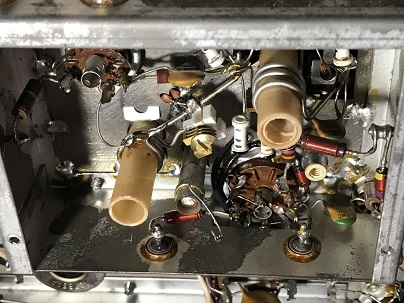

修理４ フロントエンド修理 ここまで来て、やっと受信周波数調整が可能になりました。 ところが現状が解りません。というのも中途半端に改造されていて性能が全く不明な為です。 とりあえず直流的には真空管動作は各部電圧に異常は無さそうです。 ではローカルオシレーター発振周波数は？スペアナを出すのは面倒だし異常電圧でヒューズ飛ばすのは厭だし こういうときに便利なものがありました。ディップメーターです！バリコンを一杯入れて同調周波数を測ると87MHｚでした。 おやJAPバンドになっていますね。SSGから76MHｚをアンテナ端子に入れると受信しました。とっても低感度ですが‥。とほほ 原因は同調コイルでした。内部のダストコアが固着して動きません、RF全段とも調整不能です。 更にトリマコンデンサも不具合でスムーズな変化できません。 仕方ないのでコイルからダストコアを撤去しトリマコンデンサも超小型バリコンに替えて受信周波数調整を行いました。 高周波部もトラッキング調整が全然狂ってました。これじゃあ感度が悪い訳です 。

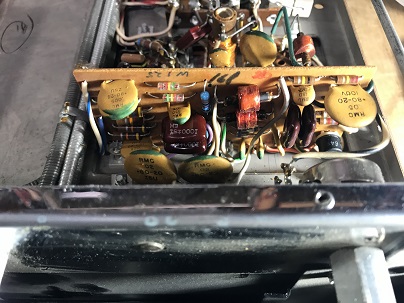

修理５ ミューティング、デエンファシス修理 デエンファシス修理、MR67はモノ時とステレオでは信号経路が異なりデエンファシスも別個です。 基板に主要回路が実装されていて部品交換が面倒だった ステレオセパレーション調整とステレオ歪みの最良調整ポイントが異なり困った。 そしてミューティングレベル調整ボリュームを変化させると信号インジケーターとTメーターセンターがズレる。 IFT4の調整が不足しているらしいが調整法方がマニュアルにも記載されておらずこれにも困った！

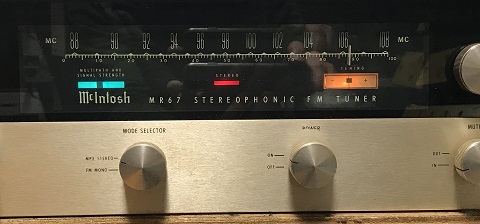

修理６ ダイアル清掃

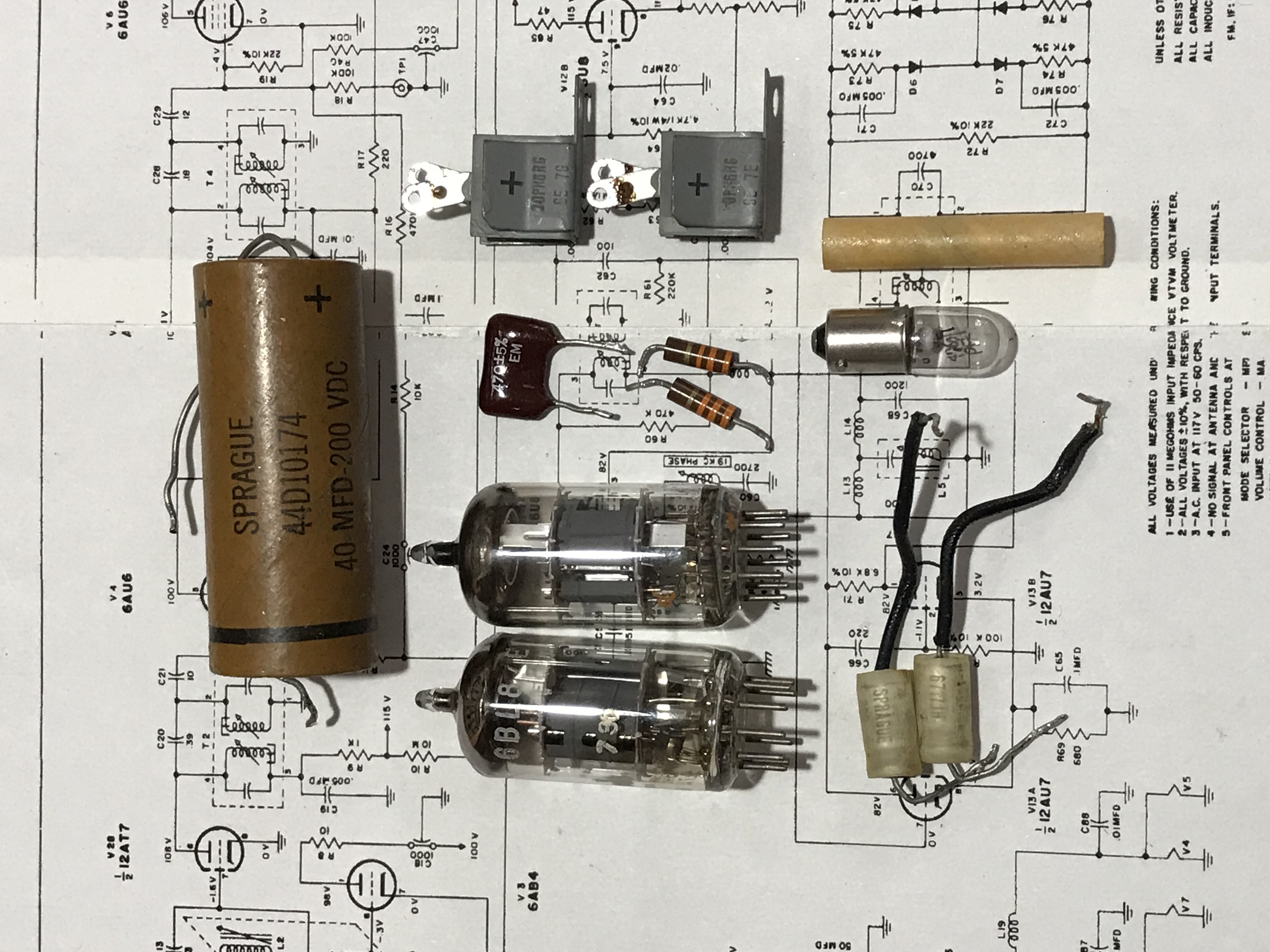

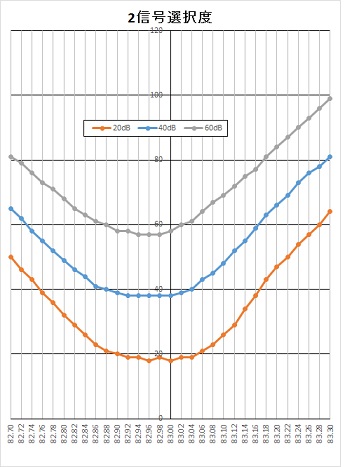

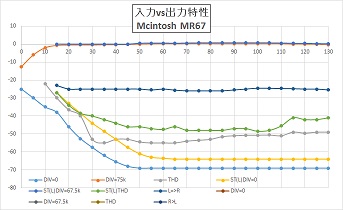

オーディオ部修理 一通り修理が終了したので、各部分の調整を行います。 ①V12(6U8)のヒーター絶縁不良で雑音大→交換 ②V10(6BL8)のエミッション減少で歪み大→交換 ③出力コンデンサ交換、出力端子へのカップリングコンデンサをケミコンからフィルムコンデンサに交換します。 仕上げ 最後にダイアルガラスを取外して清掃し指針に注意して取付けます。 そして日本バンド周波数をパネルに貼り付けて完成です！！マランツと異なり窓が無く貼付け場所が無いのでガラストップ面に貼り付けました 測定 沢山の項目で煩雑なので代表的な測定結果をご覧ください。 2信号選択度が悪く見えますが実用上は十分です。セラミックフィルター／クリスタルフィルター/SAWフィルター等を使わずIFTだけなので こんなものです。遅延特性が直線的なので検波性能も優秀です。 しかし、オーソドックスな回路で真空管には必要最小限の電圧で長寿命化を計っています。 Marzntz10Bとは設計思想が異なっています。最高の性能ではなくて、実用十分な性能で長期安定化ですね。
|
